Sonderpaletten-Nagelmaschine PM-ATCR X400

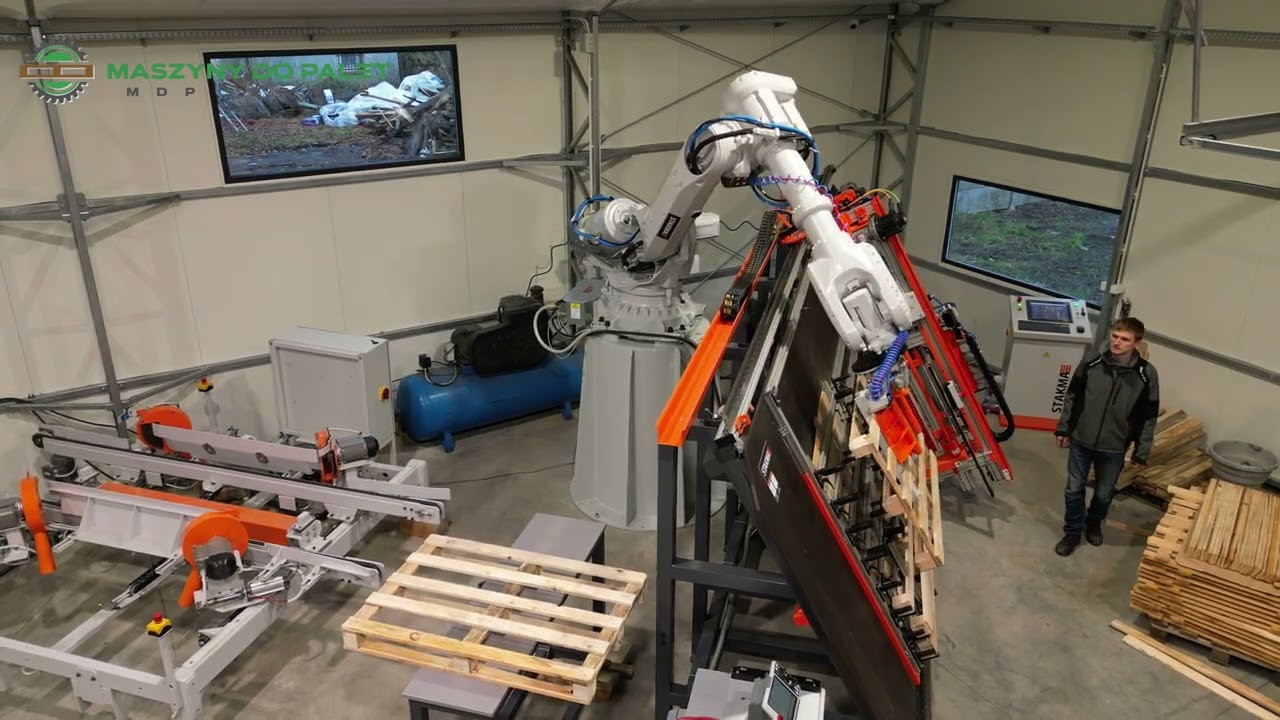

Produktionslinie PM-ATCR X400

Das Schema zeigt einen Automaten zur Palettenfertigung der Serie Palletmax mit einem Sechsachsroboter, der die fertigen Paletten stapelt. Mit dieser Lösung fertigen Sie 2 Paletten gleichzeitig mit maximal 3.500 x 1.700 mm oder eine Palette mit maximal 7.000 x 1.700 mm. In der Serie Palletmax lässt sich der gewünschte Arbeitsbereich von 2.400 x 1.700 mm bis 11.400 x 1.700 mm wählen.

400 Paletten/8 hLeistung

1-2 PersonenBedienung

5-15 Min.Umrüstung

12 MonateGarantie

CNC-Palettennagelmaschine der Serie Palletmax

Fortschrittliche Palettennagelmaschine STAKMA PALLETMAX, entwickelt für Automatisierung, Flexibilität und hohe Leistung in der Palettenproduktion.

Produktion von Paletten mit einer Länge von bis zu 12 Metern, einschließlich Paletten mit Rahmenboden und Sonderpaletten
Schneller Formatwechsel - 1-10 Minuten, ohne Programmierung
Leistung von 600-1.200 Paletten pro 8-Stunden-Schicht mit 2 Bedienern
Automatische Nagelzählung und präzise Positionierung mit Servomotoren

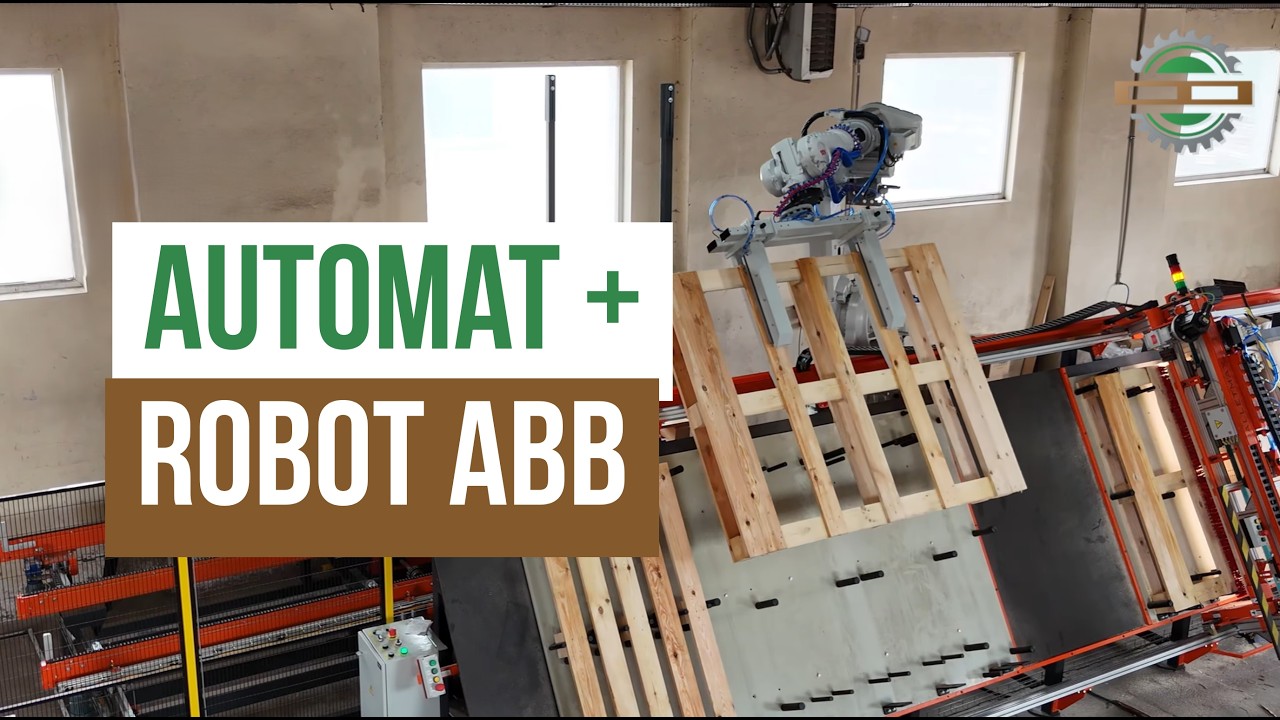

Roboter ABB

Stapeln fertiger Paletten mit einem ABB-Roboter im Zusammenspiel mit der PalletMax - ein vollautomatischer Prozess, der Leistung und Sicherheit der Linie erhöht.

Servomotorische Steuerung - genaues und stabiles Stapeln der Paletten
Verarbeitet Paletten mit Rahmenboden und Sonderpaletten, unabhängig von der Größe
Erzeugt Stapel mit einer Höhe von 2,8-3,2 m, transportbereit
Bedienung über ein intuitives Bedienpanel

Palettenbearbeitung

Endbearbeitungsstation für fertige Paletten, die drei Funktionen vereint und die Paletten für Transport, Verkauf und die Einhaltung der Kundenanforderungen vorbereitet.

Kennzeichnung/Bedrucken - Logo, IPPC-Symbol, Produktionscodes
Abschneiden der Ecken - sicherere Form und ästhetisches Finish
Fräsen der Bodenbretter für eine einfachere Gabelstaplereinfahrt
Hohe Präzision und Wiederholgenauigkeit der Prozesse

Abnahmestation für fertige Palettenstapel

Endpunkt der automatischen Linie - nimmt die vom 6-achsigen ABB Roboter gestapelten Paletten auf und bildet stabile Stapel.

Stützmechanismen und Führungen, die die Stabilität der Stapel gewährleisten
Stapel mit einstellbarer Höhe, angepasst an den Transport
Vollständige Integration mit dem ABB-Roboter - schneller, präziser Prozess
Steuerung und Überwachung über das Bedienpanel

Palettenstapelung

Automatisches Stapeln von Decks oder fertigen 4-Wege-Paletten auf schnelle, wiederholbare und sichere Weise.

Standardstapelung (aufeinander) oder verschachtelte Stapelung (ineinander)
Platzersparnis bei Transport und Lagerung
Modulare Bauweise - erweiterbar um das Stapeln von Palettenkufen
Kompakte, leistungsstarke Lösung für große und kleinere Linien

Zusatzoptionen

Standardmäßig wird die Linie von einem Bediener gesteuert, der für die Materialzufuhr, das Nachfüllen der Nägel und die Umstellung der Palettenmaße zuständig ist. Für Unternehmen, die maximale Automatisierung suchen, ist eine vollständige Robotisierung dieses Prozesses verfügbar.

Standardmäßig führt der Bediener Material zu, füllt Nägel nach und stellt die Linie auf ein neues Palettenmaß um
Option: vollständige Automatisierung der Parameterumstellung bei Palettentypwechsel
Industrieroboter für Materialzuführung und Transport zwischen den Modulen
Automatisches Nachfüllen der Behälter mit Nägeln - ohne Eingriff des Bedieners
