Palettenfertigungslinie PM-STD X400 mit ABB-Roboter

Linienlayout in der Halle

Beispielhafte Integration in einen Betrieb. Klicken Sie auf die Nummer in der Zeichnung, um das Modul zu sehen.

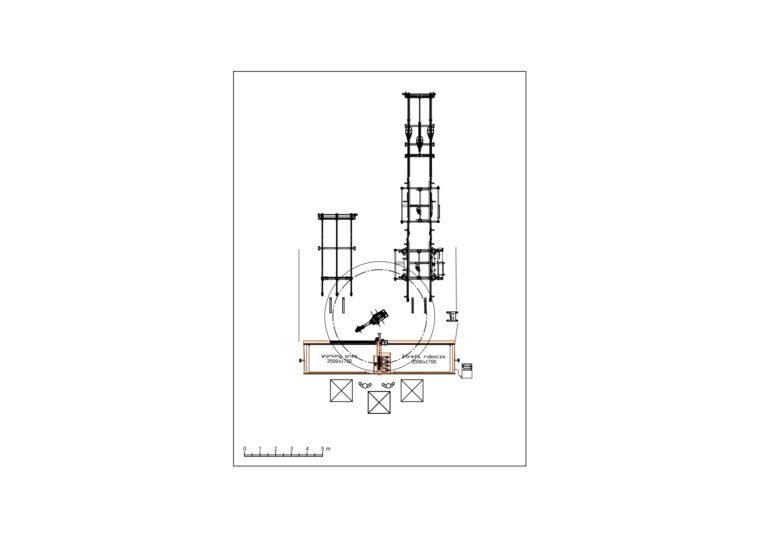

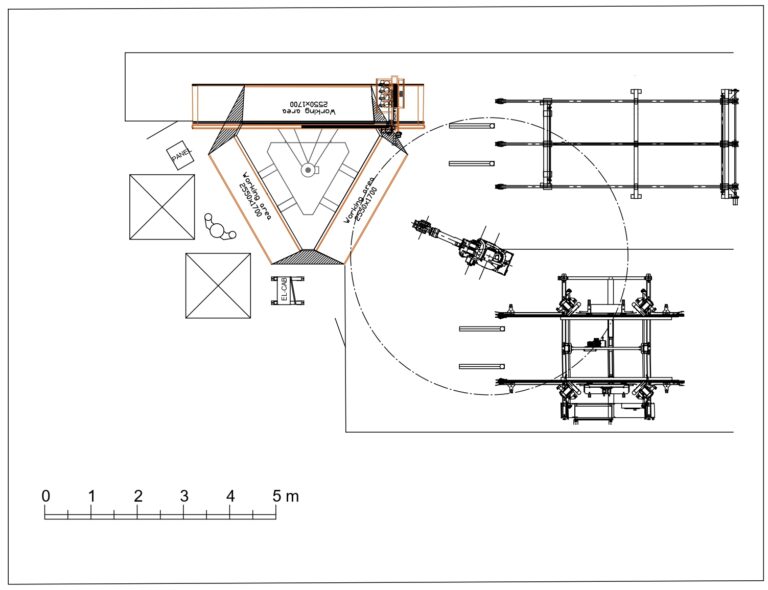

Grundriss der Linie PM-STD X400 in der Produktionshalle

01 CNC-Palettennagelmaschine der Serie PalletmaxPalettennagelmaschine für die Palettenproduktion mit einer Länge von bis zu 12 m, schnellem Formatwechsel (1-10 Min.) und einer Leistung von 600-1.200 Paletten/8h. 02 Palettenstapelung - ABB RoboterDer ABB Roboter stapelt fertige Paletten automatisch zu Stapeln mit einer Höhe von 2,8-3,2 m, unabhängig von deren Größe und Art. 03 ZusatzoptionenStandardmäßig steuert ein Bediener die Linie. Für Unternehmen, die maximale Automatisierung suchen, ist eine vollständig robotergestützte Materialzuführung verfügbar. 04 PalettenstapelungAutomatisches Stapeln von Decks oder fertigen 4-Wege-Paletten auf schnelle, wiederholbare und sichere Weise.

Linienmodule

Wir stellen die Linie aus Modulen zusammen, die auf die Anforderungen Ihres Betriebs abgestimmt sind.

01

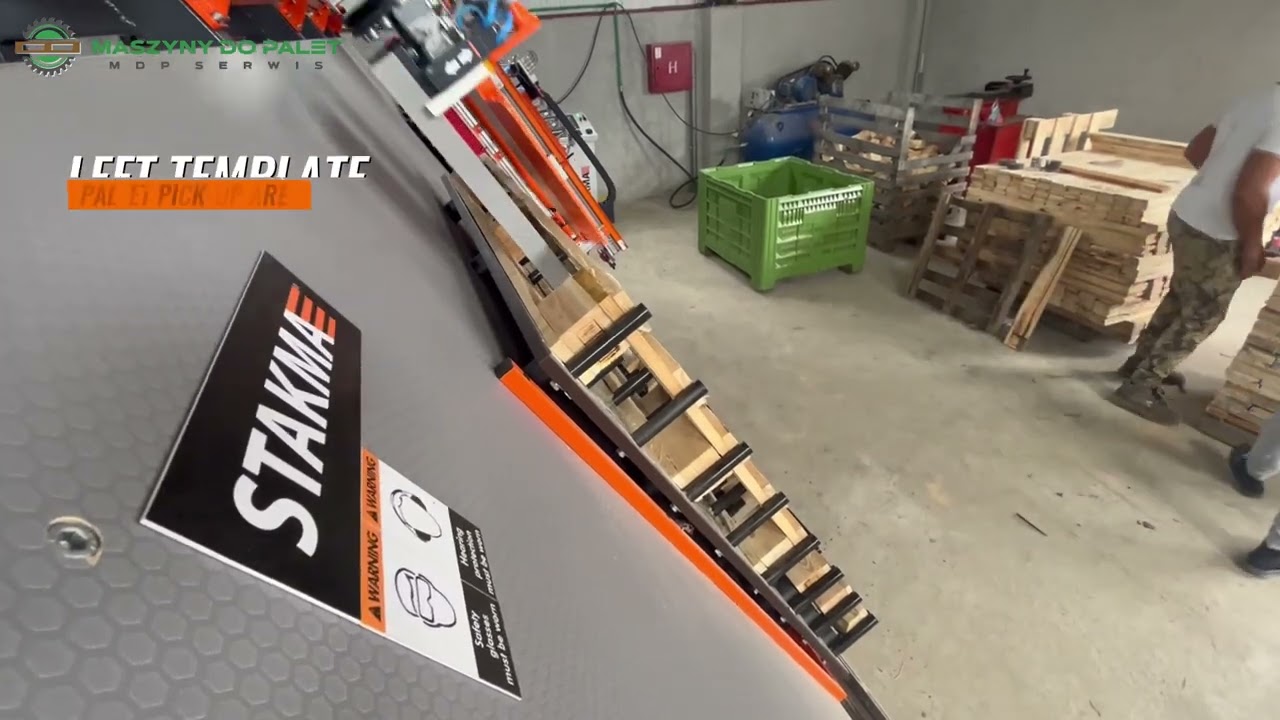

CNC-Palettennagelmaschine der Serie Palletmax

Fortschrittliche Palettennagelmaschine STAKMA PALLETMAX, entwickelt für Automatisierung, Flexibilität und hohe Leistung in der Palettenproduktion.

Produktion von Paletten mit einer Länge von bis zu 12 Metern, einschließlich Paletten mit Rahmenboden und Sonderpaletten
Schneller Formatwechsel - 1-10 Minuten, ohne Programmierung
Leistung von 600-1.200 Paletten pro 8-Stunden-Schicht mit 2 Bedienern
Automatische Nagelzählung und präzise Positionierung mit Servomotoren

02

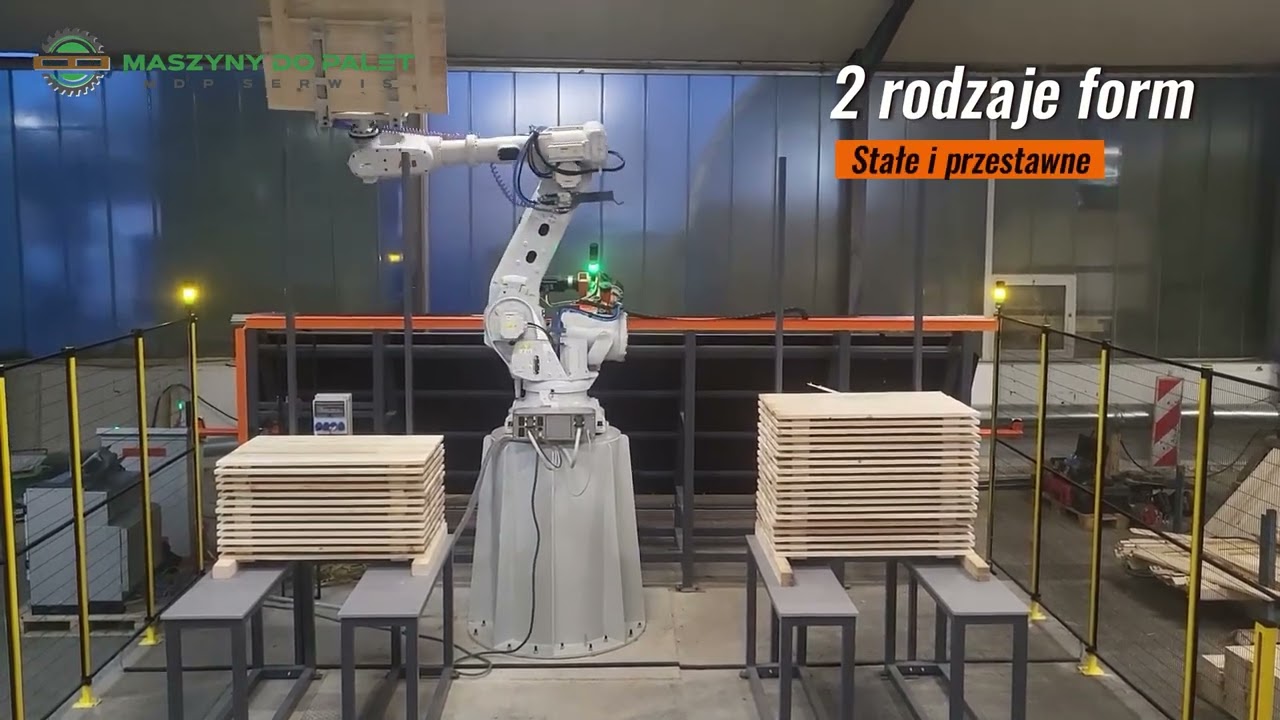

Palettenstapelung - ABB Roboter

Stapeln fertiger Paletten mit einem ABB-Roboter im Zusammenspiel mit der PalletMax - ein vollautomatischer Prozess, der Leistung und Sicherheit der Linie erhöht.

Servomotorische Steuerung - genaues und stabiles Stapeln der Paletten
Verarbeitet Paletten mit Rahmenboden und Sonderpaletten, unabhängig von der Größe
Erzeugt Stapel mit einer Höhe von 2,8-3,2 m, transportbereit
Bedienung über ein intuitives Bedienpanel

03

Zusatzoptionen

Standardmäßig steuert ein Bediener die Linie. Für Unternehmen, die maximale Automatisierung suchen, ist eine vollständig robotergestützte Materialzuführung verfügbar.

Standardmäßig legt der Bediener Material und Nägel ein und stellt das Palettenformat um
Option: vollautomatische Umstellung der Maschinenparameter
Industrieroboter für Materialzuführung und Transport zwischen den Modulen
Automatisches Nachfüllen der Behälter mit Nägeln

04

Palettenstapelung

Automatisches Stapeln von Decks oder fertigen 4-Wege-Paletten auf schnelle, wiederholbare und sichere Weise.

Standardstapelung (aufeinander) oder verschachtelte Stapelung (ineinander)
Platzersparnis bei Transport und Lagerung
Modulare Bauweise - erweiterbar um das Stapeln von Palettenkufen
Kompakte, leistungsstarke Lösung für große und kleinere Linien

Wischen Sie, um weitere Module zu sehen

Technische Daten

Die wichtigsten Daten für Ingenieure und Instandhaltungsleiter.

PM-STD X400

Anlagenleistung: 400 Paletten / 8h (600-1.200 Paletten/8h für die Palettennagelmaschine allein)
Herstellergarantie: 12 Monate
Anzahl der Bediener: 1-2 Personen pro Schicht
Steuerung & Automatisierung: SPS-Steuerung mit 15-Zoll-Touchpanel
Umrüstzeit: 5-15 Minuten
Stromversorgung: 400 V / 50 Hz
Palettentypen: 4-Wege, großformatige, mit Rahmenboden/Doppeldeck, Halbfertigprodukte, andere
Druckluft: Bedarf 6-8 bar
