Produktbeschreibung:
Die Maschine dient zum Schneiden von Palettenklötzen. Es ist möglich, verschiedene Längen aus demselben Kantholz zu schneiden. Die Maschine misst das Material und schneidet dann die maximale Anzahl an Klötzen daraus (Optimierung). Ein geteilter Abtransportförderer ermöglicht das Schneiden von Klötzen aus zwei verschiedenen Kanthölzern. Diese Version verfügt über eine auf 5 m verlängerte Zuführung und zeichnet sich durch eine höhere Leistung aus.
Merkmale
- Messung der Kantholzlänge,
- Berechnung der maximalen Anzahl von Klötzen, die aus dem Kantholz geschnitten werden können,
- Besäumen der Kantholzkanten,
- Möglichkeit zur Einstellung der Schnitttoleranz, diese Funktion ermöglicht die Erhöhung der maximalen Klotzanzahl aus dem Kantholz (Optimierung),
- Schneiden von Klötzen unterschiedlicher Größen, ohne die Maschine anhalten zu müssen,
- Sortierung von Klötzen unterschiedlicher Abmessungen,
- Ein breiter Förderer ermöglicht das gleichzeitige Auflegen mehrerer Kanthölzer auf die Maschine,
- Eine auf 5 m verlängerte, geteilte Zuführung ermöglicht das Schneiden von Klötzen aus zwei verschiedenen Kantholzdimensionen - z.B. für Europaletten.
- Bedienung: 1 Bediener,
- elektronisches Formatwechselsystem,
- verfügt über ein eigenes Bedienpult,
- Einsatz als Einzelmaschine oder in der Fertigungslinie möglich.
Leistung:
- 55 Klötze pro Minute
Funktionsweise:
Auf die breite Zuführung legt der Bediener das zu schneidende Material. Das Material, das sich am nächsten am Schneidbereich befindet, wird präzise positioniert und gemessen und dann zum Schneiden eingezogen. Die Klotzsäge führt den ersten und letzten Schnitt an einer zuvor programmierten Position aus. Dank fortschrittlicher Optimierungstechnologie kann die Maschine die maximale Anzahl an Klötzen aus dem Kantholz schneiden. Beispiel: Aus einem Kantholz von 2948 mm Länge möchten wir einen Klotz von 100 mm Länge schneiden. Beim Standardschnitt des Materials beträgt die Anzahl der erhaltenen Klötze: 29, und 48 mm Abfall. Durch die Einstellung einer Schnitttoleranz von +/- 2 mm kann die Klotzsäge 30 x 98 mm Klötze schneiden und hat dabei nur 8 mm Abfall. (Zur Vereinfachung der Berechnungen wurde die Sägeblattbreite nicht berücksichtigt).
Bei der Vorbereitung von zwei verschiedenen Klotzlängen kann der geteilte Abtransportförderer das geschnittene Material automatisch sortieren.
Materialabmessungen:
Kantholz:
- Höhe: 75-100 mm
- Breite: 75-150 mm
- Länge: 800-3.900 mm
Klötze:
- Höhe: 75-100 mm
- Breite: 75-150 mm
- Länge: 75-150 mm*
Es ist möglich, andere Klotzdimensionen als die oben genannten zu verwenden. Kontaktieren Sie uns für individuelle Anpassungen.
*empfohlene Maße
Leistung:
- 55 Klötze pro Minute bei Verwendung von 75 mm Klötzen
- Umrüstzeit: ca. 1 Min.
- Maximale Beladung: 50 kg
Technische Anforderungen:
- Elektrische Spannung: Drehstrom 400 V, 50 Hz
- Hauptsicherungen: 3×35 Ampere
- Systemdruck: 6-10 bar
- Nenndruck: 6-7 bar
Maschinenabmessungen:
- Außenabmessungen der Maschine: Länge: 5.800 mm
- Breite: 1.820 mm
- Höhe: 1.200 mm

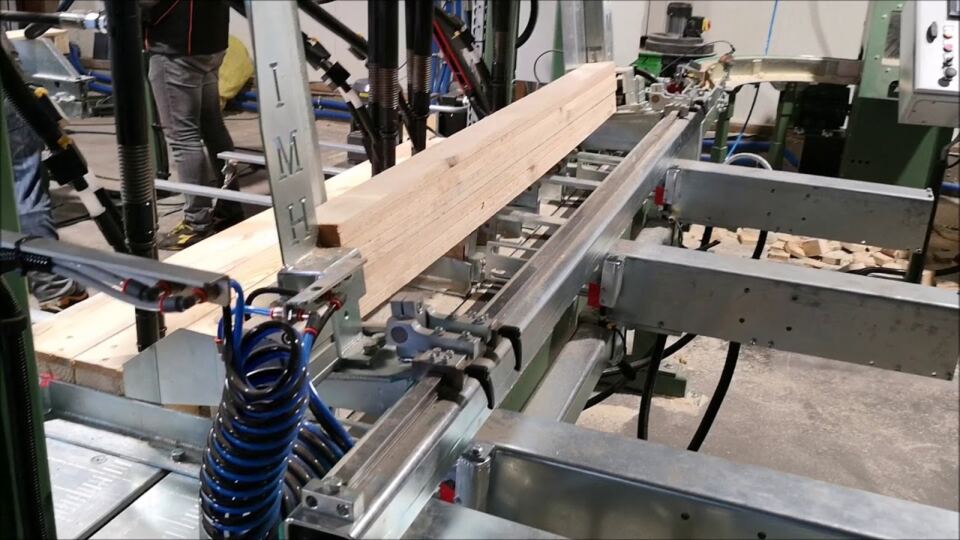

Maschine für Palettenkufen und Optimierer IMHDie Maschine erfüllt nicht alle Ihre Anforderungen?
Kontaktieren Sie uns: info@maszynydopalet.pl. Gemeinsam mit dem Maschinenhersteller IMH Machinery AB
entwickeln wir ein Produkt, das genau auf Ihren Bedarf zugeschnitten ist.
Klotzsäge für Paletten OPK 5800V
Die Klotzsäge OPK 5800V schneidet Kanthölzer zu Palettenklötzen, indem sie das Material misst und den Schnitt automatisch so wählt, dass die maximale Anzahl an Klötzen aus jedem Stück gewonnen wird.
Einsatz
Die Maschine unterstützt die erste Phase der Palettenproduktion auf Klötzen: die Vorbereitung von Eck- und Mittelklötzen aus Kanthölzern. Die Version 5800V verfügt über eine auf 5 m verlängerte Zuführung und einen geteilten Abtransportförderer, der das gleichzeitige Schneiden von Klötzen aus zwei verschiedenen Kanthölzern ermöglicht - zum Beispiel unterschiedliche Abmessungen für eine Europalette.
Für wen
Für Betriebe, die Klötze heute manuell oder mit einer einfacheren Säge vorbereiten und Materialabfall sowie Personalaufwand reduzieren möchten - die Maschine benötigt einen Bediener. Sie arbeitet eigenständig oder als erstes Glied einer Palettenfertigungslinie.
Funktionsweise
Der Bediener legt das Material auf die breite Zuführung. Das Element, das sich am nächsten am Schneidbereich befindet, wird gemessen und zum Schneiden eingezogen; der erste und letzte Schnitt wird an einer zuvor programmierten Position ausgeführt. Die Einstellung der Schnitttoleranz (z.B. +/- 2 mm) ermöglicht es, mehr Klötze aus demselben Kantholz zu schneiden - Beispiel aus dem Produktdatenblatt: Aus einem 2948 mm Kantholz ergeben sich beim Standardschnitt 29 Klötze und 48 mm Abfall, während bei einer Toleranz von +/- 2 mm 30 Klötze und 8 mm Abfall entstehen. Bei der Vorbereitung von zwei verschiedenen Klotzlängen sortiert der geteilte Förderer das geschnittene Material automatisch.
Kenndaten
- Leistung: 55 Klötze/Min bei 75 mm Klötzen
- Kantholz: Höhe 75-100 mm, Breite 75-150 mm, Länge 800-3900 mm
- Klötze (empfohlene Werte): Höhe 75-100 mm, Breite 75-150 mm, Länge 75-150 mm
- Umrüstzeit: ca. 1 Min.
- Maximale Beladung: 50 kg
- Stromversorgung: Drehstrom 400 V, 50 Hz, Sicherungen 3x35 A
- Systemdruck: 6-10 bar, Nenndruck 6-7 bar
- Maschinenabmessungen: Länge 5.800 mm, Breite 1.820 mm, Höhe 1.200 mm
Häufig gestellte Fragen
Wie viele Klötze pro Minute schneidet die Klotzsäge OPK 5800V?
55 Klötze pro Minute bei 75 mm langen Klötzen, mit einem Bediener.
Können Klötze in anderen als den Standardabmessungen geschnitten werden?
Ja, nach individueller Abstimmung - die in der Spezifikation genannten Abmessungen sind Empfehlungen, nicht die einzig möglichen.
Kann die Klotzsäge eigenständig oder nur in einer Linie arbeiten?
Eigenständig oder in einer Produktionslinie - sie ist in der Regel die erste Maschine in der Palettenfertigungslinie, vor dem Nageln der Kufen und Decks.
