Produktbeschreibung:
Die Maschine transportiert Paletten von der Maschine zum Stapelautomaten. Beim Transport kann das Element um 180 Grad gedreht werden, wodurch Paletten „ineinander“ gestapelt werden können.
Merkmale
- Transport von bis zu 6 Paletten pro Minute,
- gesteuert über eine SPS-Steuerung,
- einfaches System zum Formatwechsel,
- bedienerlos
Produktbilder:
Materialabmessungen:
Paletten / Decks:
- Breite: 600-3.000 mm
- Länge: 600-2.000 mm
Leistung:
- Leistung: 3,5-4 Paletten/Min., einschließlich Drehung um 180 Grad
- Umrüstzeit: 1-5 Min.
- Arbeitshöhe: Fest, zwischen 800 und 1.600 mm über dem Boden beim Aufnehmen/Transportieren
- Transportstrecke: 3.220 mm, zwischen Aufnahme- und Abgabepunkt
- Maximale Belastung: 40 kg
- Sonstiges: Möglichkeit der Palettendrehung um 180 Grad
Technische Anforderungen:
- Elektrische Spannung: Drehstrom 400 V, 50 Hz
- Hauptsicherungen: 3x35 A
- Systemdruck: 6-10 bar
- Nenndruck: 6-7 bar
Maschinenabmessungen:
- Außenabmessungen der Maschine: siehe Linienschema. Höhe beim Palettentransport: 2.629 mm.
- Empfohlene Hallenhöhe: 3.700 mm, empfohlen bei der Fertigung von Paletten mit einer Breite von 1.600 mm

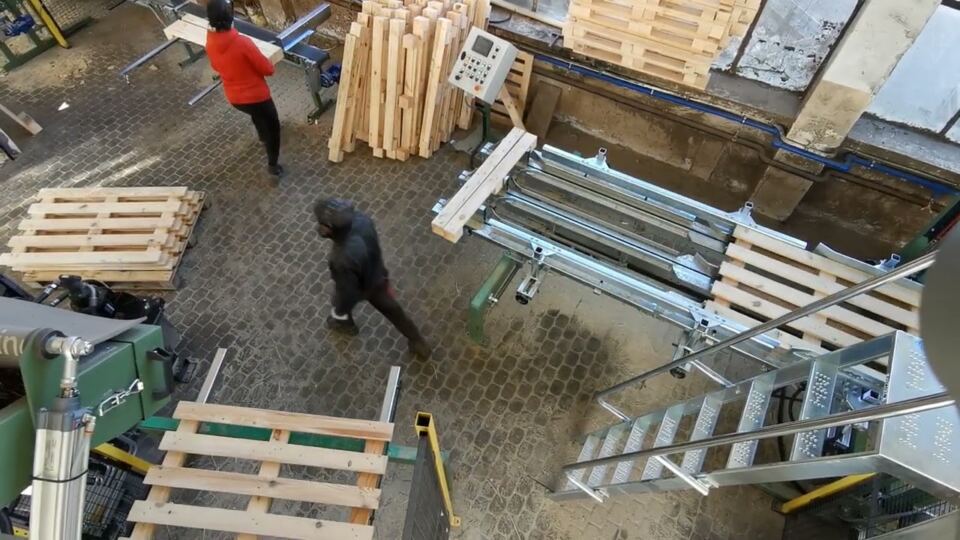

Linie für Sonderpaletten IMH Machinery ABDie Maschine erfüllt nicht alle Ihre Anforderungen?
Kontaktieren Sie uns: info@maszynydopalet.pl. Gemeinsam mit dem Maschinenhersteller IMH Machinery AB
entwickeln wir ein Produkt, das genau auf Ihren Bedarf zugeschnitten ist.
Wender ROV 2160
Der Wender ROV 2160 transportiert Elemente zwischen den Maschinen der Fertigungslinie und kann die Palette dabei um 180 Grad drehen.
Einsatz
Die Maschine arbeitet meistens zwischen einer Palettennagelmaschine und einem Palettenstapler und transportiert fertige Paletten oder Decks. Eine 180-Grad-Drehung ermöglicht es, die Elemente "ineinander" statt nur "übereinander" zu stapeln, was die Höhe und die Anzahl der benötigten Stapel reduziert.
Für wen
Für Betriebe mit einer Palettenfertigungslinie, in denen der Transport zwischen den Maschinen heute manuell vom Bediener durchgeführt wird. Die ROV 2160 arbeitet bedienerlos und wird von einer SPS gesteuert.
Funktionsweise
Die Maschine nimmt ein Element an einem Punkt der Linie auf und transportiert es zu einem zweiten Punkt, in einer festen Arbeitshöhe zwischen 800 und 1.600 mm über dem Boden. Beim Transport kann sie die Palette um 180 Grad drehen. Das System zur Formatverstellung ermöglicht eine schnelle Umrüstung auf ein anderes Palettenformat.
Kenndaten
- Leistung: bis zu 6 Paletten/Min. (Transport), 3,5-4 Paletten/Min. bei Transport mit Drehung um 180 Grad
- Materialabmessungen (Paletten/Decks): Breite 600-3.000 mm, Länge 600-2.000 mm
- Umrüstzeit: 1-5 Min.
- Arbeitshöhe: fest, 800-1.600 mm über dem Boden
- Transportstrecke: 3.220 mm zwischen Aufnahme- und Abgabepunkt
- Maximale Belastung: 40 kg
- Stromversorgung: Drehstrom 400 V, 50 Hz, Sicherungen 3x35 A
- Systemdruck: 6-10 bar, Nenndruck 6-7 bar
- Höhe beim Palettentransport: 2.629 mm, empfohlene Hallenhöhe 3.700 mm (bei Palettenbreiten bis 1.600 mm)
Häufig gestellte Fragen
Wozu dient das Drehen der Palette um 180 Grad?
Es ermöglicht das Stapeln von Paletten "ineinander" statt "übereinander" - dies ist eine Stapelmethode, bei der aufeinanderfolgende Paletten ineinandergreifen und so weniger Platz im Stapel einnehmen.
Wie viele Paletten pro Minute transportiert der Wender ROV 2160?
Laut Produktdatenblatt bis zu 6 Paletten pro Minute beim reinen Transport und 3,5-4 Paletten pro Minute bei Transport mit Drehung um 180 Grad.
Benötigt der Wender einen Bediener?
Nein, sie arbeitet bedienerlos, gesteuert von einer SPS, mit einem einfachen System zur Dimensionsänderung beim Formatwechsel der Palette.
